ماشین حفاری خاک هیدرولیک کامل 2400 دور در دقیقه قابل حمل با سرعت بالا
دکل حفاری قابل حمل کامل هیدرولیک MDT-2 نوعی دکل سبک است که برای اکتشافات زمین شناسی در مناطق دورافتاده طراحی شده است.

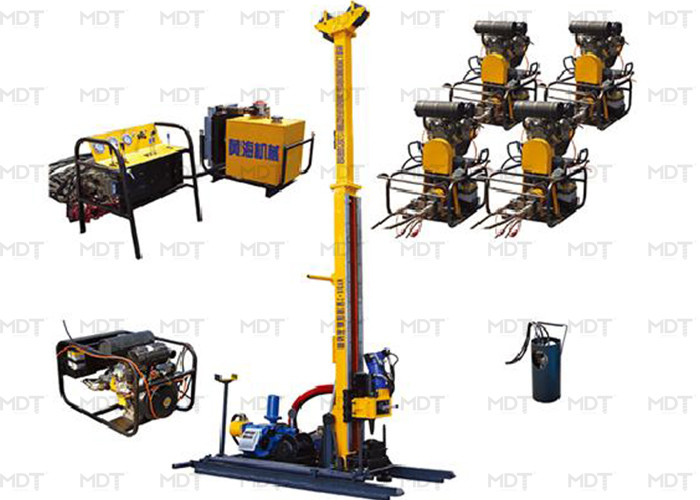

دکل حفاری قابل حمل کامل هیدرولیک MDT-2/MDT-2A
I. نمای کلی
دکل حفاری قابل حمل کامل هیدرولیک MDT-2 نوعی دکل سبک است که برای اکتشافات زمین شناسی در مناطق دورافتاده که ورود به آن دشوار است طراحی شده است.این عمدتاً برای حفاری الماس با تکنیک هسته گذاری خط سیم مناسب است.دکل متشکل از واحد قدرت دیزل، سیستم هیدرولیک، پانل کنترل، دکل، وینچ اصلی، وینچ سیمی، سر مته، سیستم تغذیه، گیره پا، و غیره است.طراحی به سبک شکافت باعث می شود که دکل قابلیت مونتاژ و جداسازی خوبی داشته باشد و حمل و نقل به اکثر مناطق غیرقابل دسترس را تسهیل می کند.ساختار قوی به علاوه سیستم کنترل دقیق نرخ نفوذ بالا و قابلیت اطمینان فوق العاده را تضمین می کند.
Ⅱ.ویژگی های فنی اصلی:
1. مدل فول هیدرولیک و سر مته.چرخش سر مته با چهار پمپ هیدرولیک که توسط دو موتور دیزل هدایت می شود، تحقق می یابد.این همچنین باعث می شود که سیستم سیلندر هیدرولیک تغذیه، تغذیه کامل خود را در هر دو سرعت بالاتر و پایین تر متوجه شود.
2. با جداسازی خوب.دکل در طراحی از نوع تقسیم شده، شامل واحد نیرو، مخزن روغن هیدرولیک، سکوی دستکاری و مکانیسم عملیاتی، یعنی بخش حفاری، پذیرفته شده است.بنابراین وزن کمی دارند و می‌توان آن‌ها را با نیروی انسانی یا حیوانی حمل کرد.دکل را می توان در فضای باریک برای حفاری سوراخ در 45 درجه تا 90 درجه با سازگاری قوی تر اعمال کرد و اجرا کرد.
3. سازگاری با تکنیک های قوی.علاوه بر حفاری الماس با تکنیک مغزه زنی سیم، در تکنیک های قوی سازگاری دارد.برای نیازهای حفاری و تغذیه هر قشر دیگر قابل استفاده است.
Ⅲ.مشخصات MDT-2
| موتور دیزل | مدل | YC2108 |
| قدرت | 33 کیلووات (44 اسب بخار) × 2 | |
| RPM نامی (تنظیم کارخانه) | 2400 دور در دقیقه | |
| ظرفیت حفاری | BQ | 500 متر (1640 فوت) |
| NQ | 350 متر (1148 فوت) | |
| مقر | 120 متر (393 فوت) | |
| سر مته | دور در دقیقه | دو شیفت / تغییر بدون پله 0-1200 دور در دقیقه |
| حداکثرگشتاور | 900 N·m (666lbf·ft) | |
| حداکثرظرفیت بالابری اسپیندل | 50 کیلونیوتن (11000 پوند برف) | |
| حداکثرقدرت تغذیه | 25 کیلونیوتن (5500 پوند برف) | |
| پمپ اولیه | پمپ هیدرولیک پمپ تریپلکس با جابجایی متغیر پیستون محوری برای راندن روتاتور، پمپ گل وینچ و جک های تراز. دارای سیستم بار سنج |
پمپ اول: 67LPM در 25MPa پمپ دوم: 43LPM در 20MPa پمپ سوم: 30 LPM در 20 مگا پاسکال پمپ چهارم: 7 LPM در 20 مگا پاسکال |
| ظرفیت بالابر اصلی | نیروی بالابر (تک سیم) | 20kN (4400lbf) (درام لخت) |
| سرعت بالابر (تک سیم) | 84-165 متر در دقیقه (درام برهنه) | |
| قطر سیم فولادی | 14 میلی متر (0.55 اینچ) | |
| طول سیم فولادی | 30 متر (98.42 فوت) | |
| ظرفیت بالابر سیمی | نیروی بالابر (تک سیم) | 800 کیلوگرم (1760 پوند) (درام لخت) |
| سرعت بالابر (تک سیم) | 96-255 متر در دقیقه (درام برهنه) | |
| قطر سیم فولادی | 6 میلی متر (0.23 اینچ) | |
| طول سیم فولادی | 500 متر (1640 فوت) | |
| دکل | ارتفاع دکل | 5 متر (16.4 فوت) |
| زاویه تنظیم دکل | 0-90 درجه | |
| زاویه حفاری | 45 درجه افقی به 90 درجه عمودی پایین | |
| راد کش | 1.5 متر | |
| تغذیه سکته مغزی | 1800 میلی‌متر (5.9 فوت) | |
| پمپ گل | تایپ کنید | پمپ رفت و برگشتی Triplex Plunger |
| مدل | BW100 | |
| دیگران | وزن (نوع پلت فرم) | 1500 کیلوگرم (3306 پوند) |
| ابعاد (L×W×H) | 3500×1500×1300 میلی متر (11.48×4.92×4.26ft) |

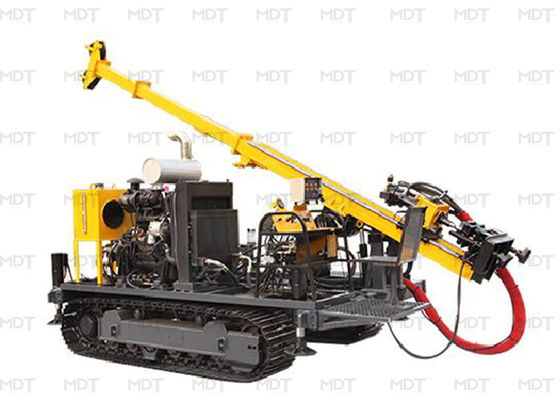

IV.مشخصات HYDX-2A
| موتور دیزل | مدل | کامینز 4BTA3.9-C100 (توربوشارژ و شارژ آب خنک) |
| قدرت | 74 کیلووات (99 اسب بخار) | |
| RPM نامی (تنظیم کارخانه) | 2200 دور در دقیقه | |
| ظرفیت حفاری | BQ | 500 متر (1640 فوت) |
| NQ | 350 متر (1148 فوت) | |
| مقر | 120 متر (393 فوت) | |
| سر مته | دور در دقیقه | چهار شیفت / تغییر بدون پله 0-1200 دور در دقیقه |
| حداکثرگشتاور | 900 N·m (666lbf·ft) | |
| حداکثرظرفیت بالابری اسپیندل | 50 کیلونیوتن (11000 پوند برف) | |
| حداکثرقدرت تغذیه | 25 کیلونیوتن (5500 پوند برف) | |
| پمپ اولیه | پمپ هیدرولیک پمپ تریپلکس با جابجایی متغیر پیستون محوری برای راندن روتاتور، پمپ گل وینچ و جک های تراز. دارای سیستم بار سنج |
پمپ اول: 156LPM در 22MPa پمپ دوم: 40LPM در 20MPa پمپ سوم: 13 LPM در 20 مگا پاسکال |
| ظرفیت بالابر اصلی | نیروی بالابر (تک سیم) | 20kN (4400lbf) (درام لخت) |
| سرعت بالابر (تک سیم) | 84-165 متر در دقیقه (درام برهنه) | |
| قطر سیم فولادی | 14 میلی متر (0.55 اینچ) | |
| طول سیم فولادی | 30 متر (98.42 فوت) | |
| ظرفیت بالابر سیمی | نیروی بالابر (تک سیم) | 800 کیلوگرم (1760 پوند) (درام لخت) |
| سرعت بالابر (تک سیم) | 96-255 متر در دقیقه (درام برهنه) | |
| قطر سیم فولادی | 6 میلی متر (0.23 اینچ) | |
| طول سیم فولادی | 500 متر (1640 فوت) | |
| دکل | ارتفاع دکل | 6 متر (19.68 فوت) |
| زاویه تنظیم دکل | 0-90 درجه | |
| زاویه حفاری | 45 درجه افقی به 90 درجه عمودی پایین | |
| راد کش | 1.5 متر | |
| تغذیه سکته مغزی | 1800 میلی‌متر (5.9 فوت) | |
| پمپ گل | تایپ کنید | پمپ رفت و برگشتی Triplex Plunger |
| مدل | BW100 | |
| دیگران | وزن (نوع پلت فرم) | 3500 کیلوگرم (7716 پوند) |
| ابعاد (L×W×H) | 5000 × 2200 × 1800 میلی متر (16.4×7.28×5.9ft) |
|
| راه حمل و نقل | خزنده |
