حفاری SPT Sampler Tuflok

هسته گیر SPT

طراحی نمونه‌بردار لوله شکاف SPT برای انجام تست نفوذ استاندارد (SPT) مطابق با استانداردهای BS 1377: قسمت 9: 1990 و استانداردهای ASTM.آداپتور سوپاپ توپ بالا، یک جفت قاشق شکاف، و کفش باز SPT، مجموعه کاملی از نمونه‌بردار لوله شکاف را تشکیل می‌دهند.نگهدارنده سبد ساخته شده از فولاد نیز به عنوان یک نمونه در دسترس است.آداپتور شیر توپی از شستشوی نمونه‌ها از نمونه‌بر هنگام خارج شدن از گمانه جلوگیری می‌کند.یک مخروط دماغه 60 درجه یا میله جامد طولانی با نقطه 60 درجه برای انجام آزمایشات SPT (c) در شن و مواد سست موجود است.اتصال پیچ روی آداپتور بالایی بستگی به نوع میله های مته ای دارد که برای راه اندازی نمونه گیری استفاده می شود.میله هایی که اغلب استفاده می شوند عبارتند از 1-1/2 اینچ BS Whitworth، NWY Rod، BW یا AW.

نمونه‌بردار استاندارد اسپلیت تیوب 2 اینچ (50.8 میلی‌متر) OD x 1-3/8 اینچ (34.9 میلی‌متر) ID x 18 اینچ (457 میلی‌متر) / 24 اینچ (610 میلی‌متر) است.برای شرایط رانندگی سنگین، طراحی سنگین "Tuflok" موجود است.

اجزاء:
1. آداپتور سوپاپ توپ
2. SPT Solid Rod
3. مخروط بینی SPT
(2).اسپلیت تیوب

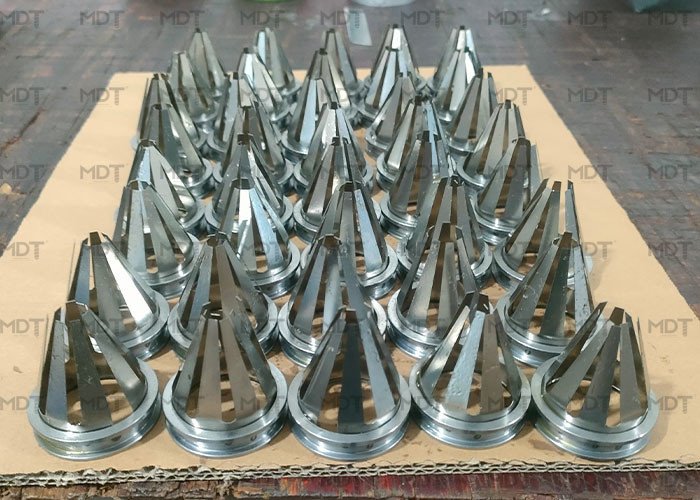

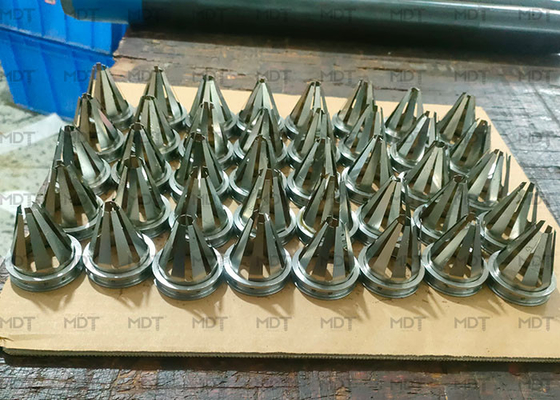

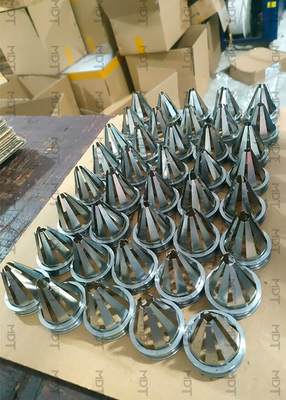

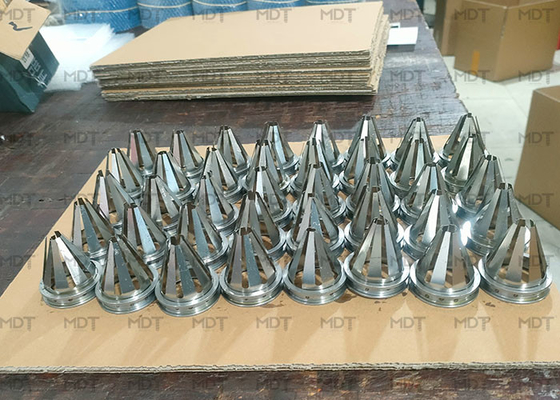

(3).نگهدارنده سبد
(4).کفش SPT
